Корпуси за електроника

Използвайте 3D печат без разходи за матрици и малко дизайнерски ограничения, когато произвеждате вашите корпуси за електроника.

Качете модел Изберете процес и материал
Без разходи за инструментална екипировка Подходящо за малки серии Инженерна поддръжка

Подходящ ли е 3D печатът за вашия корпус?

Корпусът за електроника обикновено зависи от платката, конекторите, монтажните точки и средата на работа. Използвайте това като бърза проверка преди оферта.

Най-подходящо е когато

  • Имате нужда от прототипи, пилотна серия или малко количество без матрица.
  • Отворите за конектори, монтажите на платката или местата за винтове може да се променят.
  • Нужни са функционални пластмасови части бързо за валидиране или внедряване.

Планирайте внимателно когато

  • Корпусът трябва да уплътнява срещу прах, вода, температура или химикали.
  • Нужни са щракващи елементи, тънки щипки или многократен монтаж.
  • Видимата повърхност трябва да изглежда като шприцвана част.

Какво да изпратите

  • STL, OBJ, STEP или 3MF файлове на корпуса.
  • Размери на платката, позиции на конектори и монтажни изисквания.
  • Количество, желан материал, финиш и срок.
Качете модел

Избор на процес за корпуси

Правилният процес зависи от размера, повърхността, натоварването/температурата и дали ви трябва един прототип или повторяема серия.

Нужда Вероятен процес Защо
Бърза проверка на пасване FDM Ниска цена, по-големи части и бърза итерация.
Малък гладък корпус SLA По-добър детайл и повърхност за компактни части.
Здрав корпус със сложна геометрия SLS Здрави полиамидни части без следи от подпори и добра свобода на геометрията.

Ако корпусът има уплътнения, щракващи елементи, вложки или стегнати отвори за конектори, добавете тези бележки при качване, за да прегледаме дизайна правилно.

За кого е тази услуга

Подходяща за екипи, които имат нужда от бързи итерации и надеждни крайни корпуси.

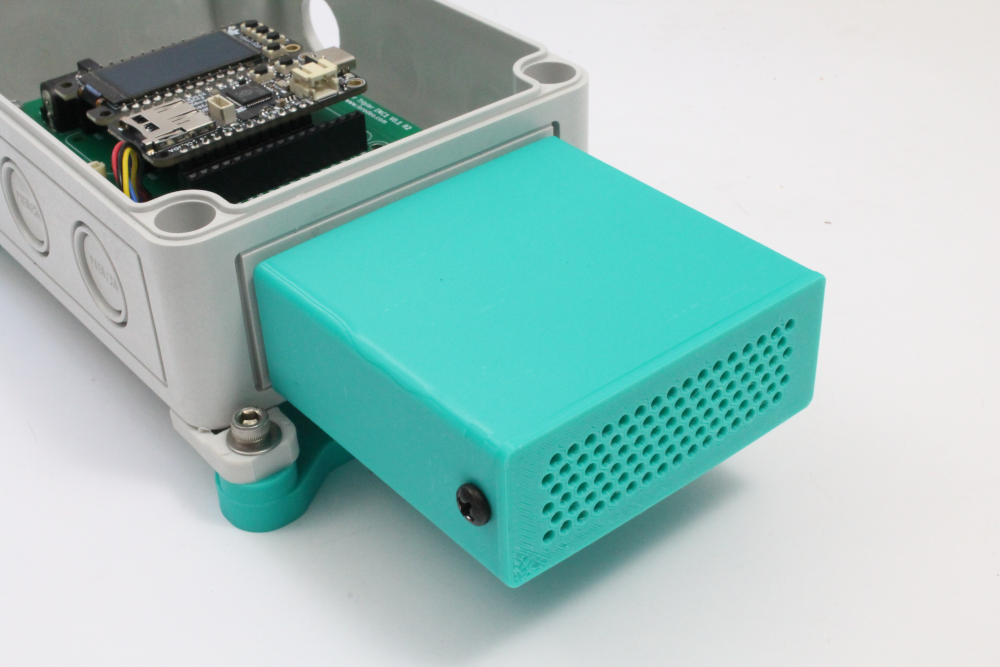

IoT и сензори

IoT и сензори

Компактни корпуси за gateway, телеметрия и edge устройства.

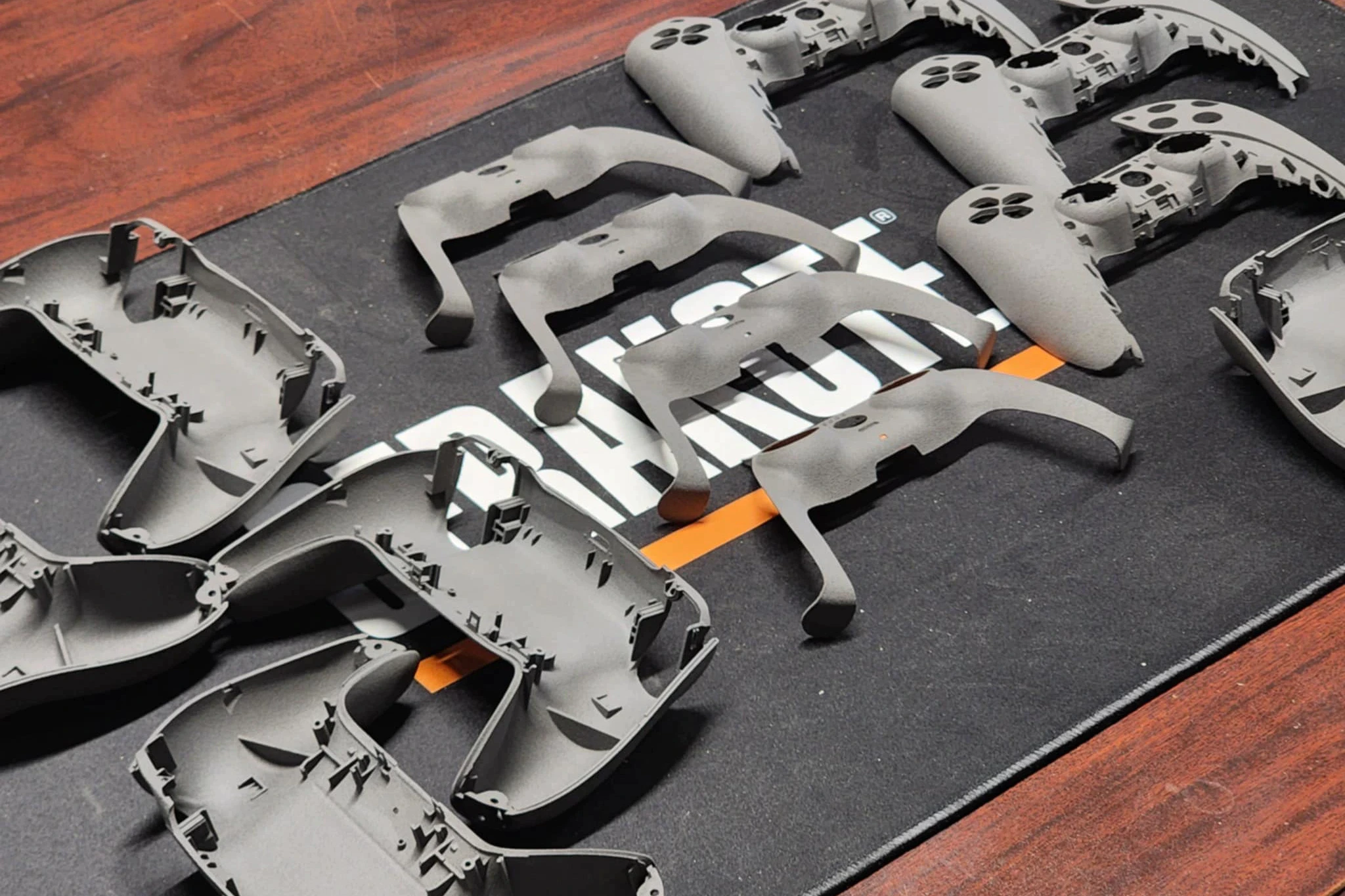

Преносими устройства

Преносими устройства

Ергономични корпуси за контролери, диагностика и сервизни инструменти.

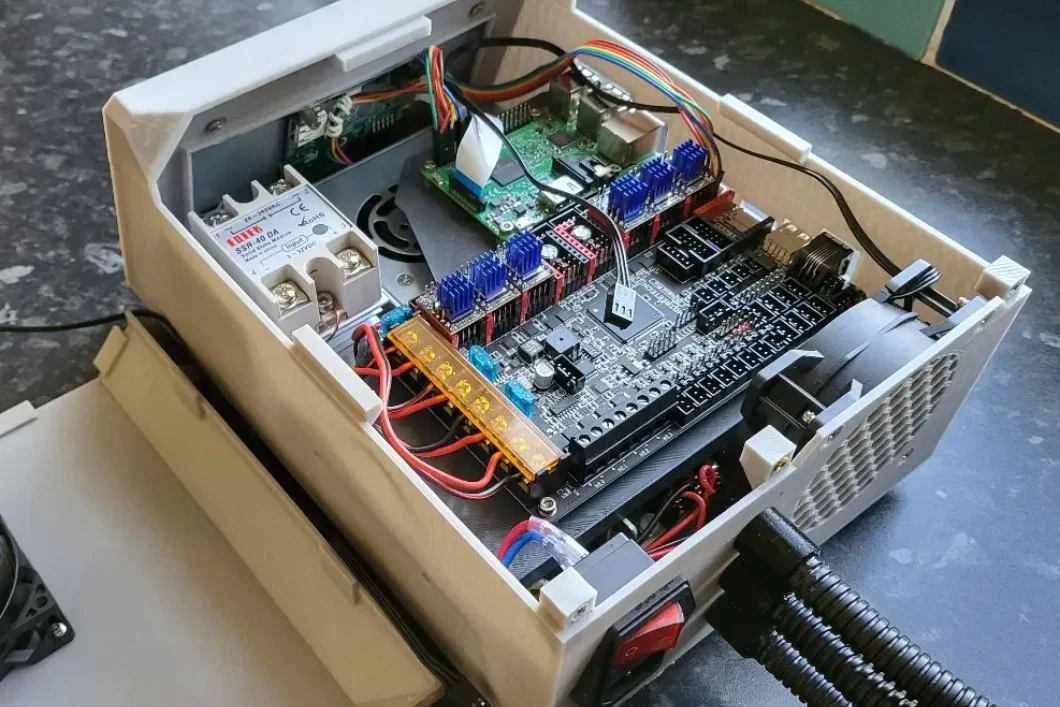

Контролни кутии

Контролни кутии

Функционални корпуси за автоматизация и индустриални интерфейси.

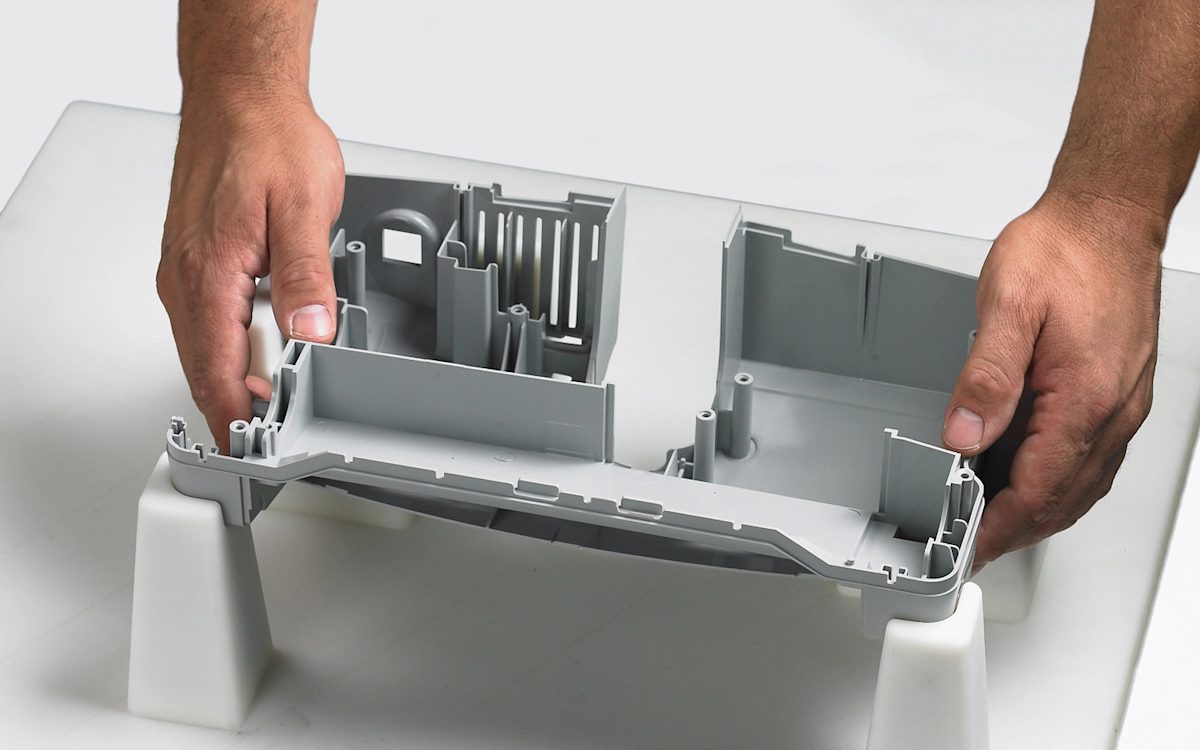

Тестови фикстури

Тестови фикстури

Повторяеми шаблони и фикстури за валидиране в производството.

Съвети за по-добър дизайн на корпус

Тези насоки подобряват пасването, здравината и производимостта, като едновременно контролират цената.

Дебелина на стени: започнете с около 1.5-2.5 mm за FDM и 1.0-2.0 mm за SLA/SLS.

Босове и вложки: осигурете достатъчно материал около местата за винтове; използвайте термовложки при многократен монтаж.

Щракващи сглобки: съобразете дизайна с гъвкавостта на материала и тествайте пасването с прототип.

Отвори за кабели и конектори: предвидете достатъчен луфт и фаски за по-лесен монтаж.

Толеранси: оставяйте практически хлабини между съединяващи се части (обикновено 0.2-0.5 mm според процеса).

Примерни приложения

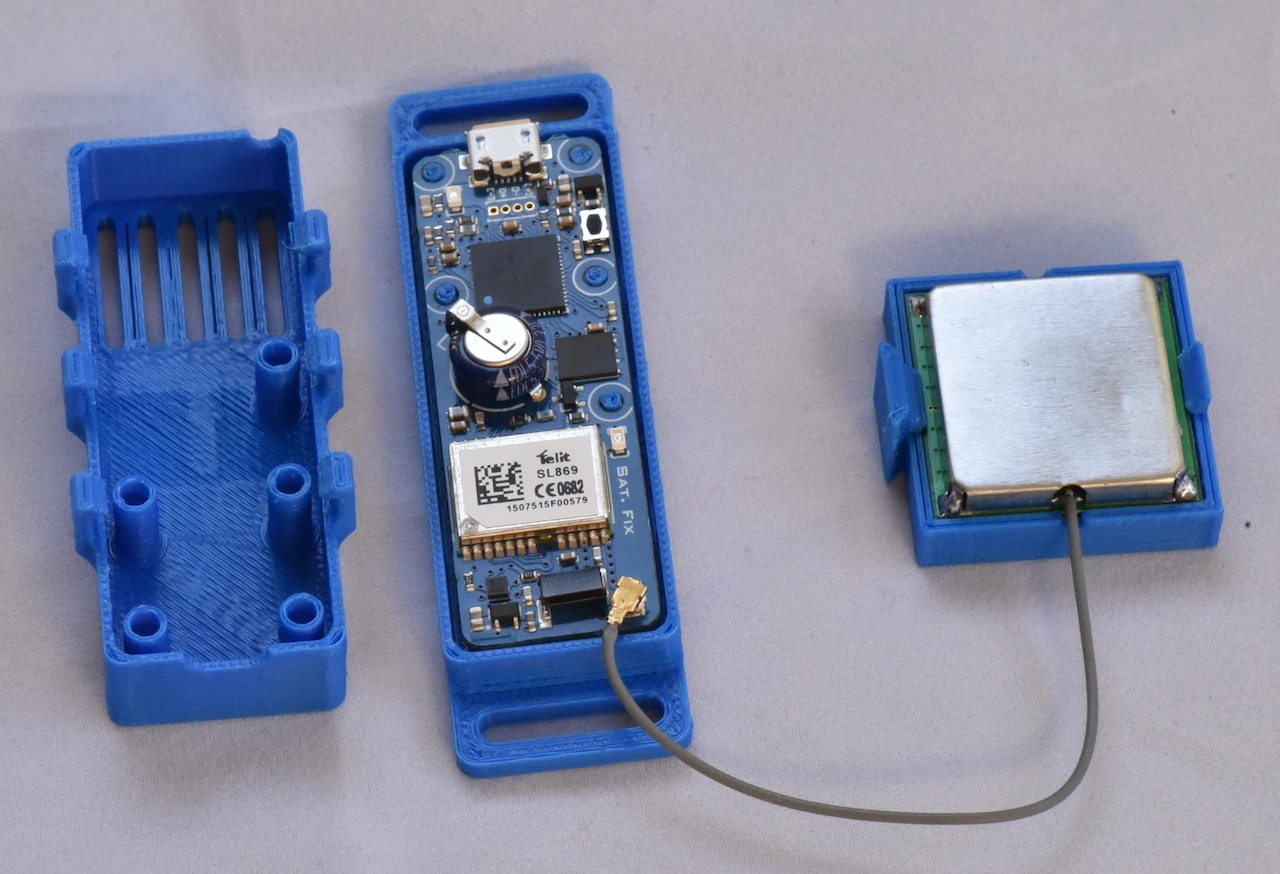

Сензорен корпус за индустриален мониторинг

Сензорен корпус за индустриален мониторинг

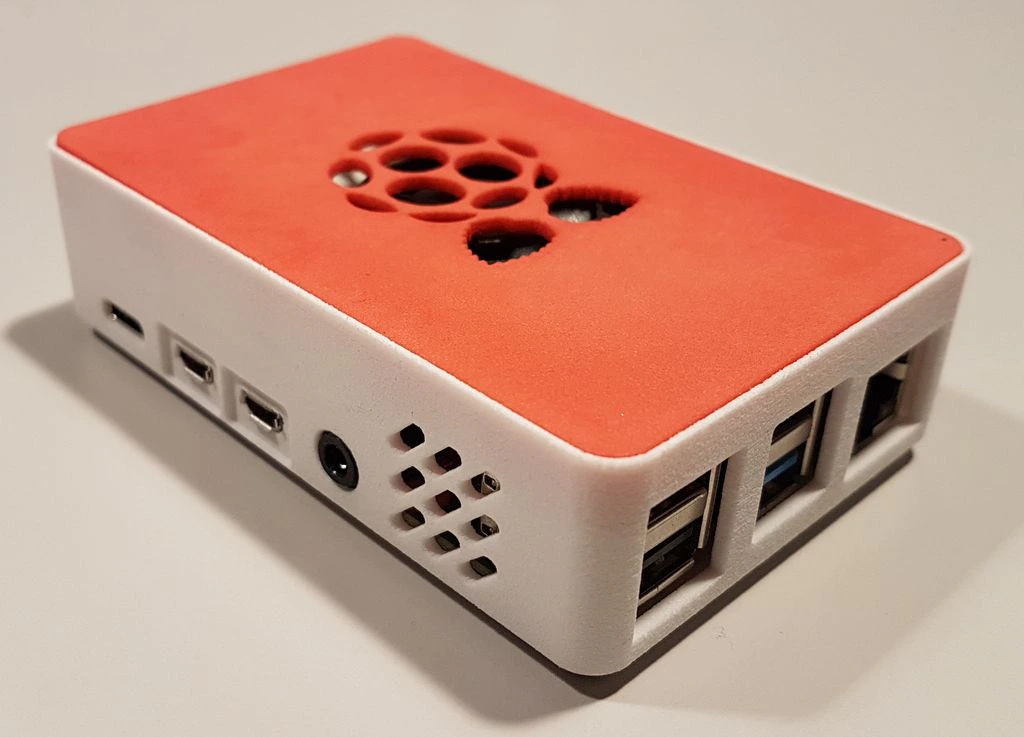

Корпус за едноплатков компютър

Корпус за едноплатков компютър

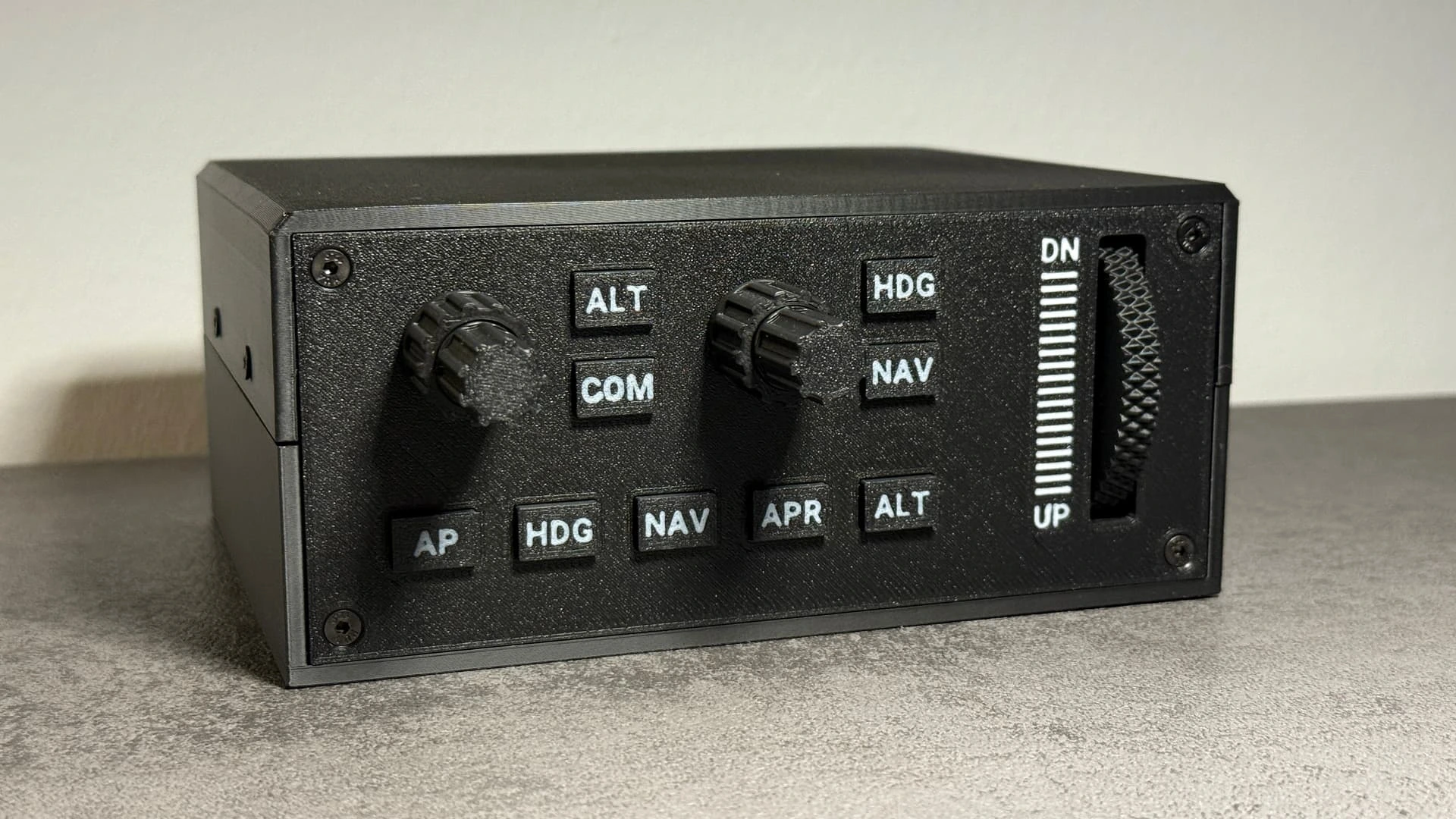

Корпус за контролен интерфейс

Корпус за контролен интерфейс

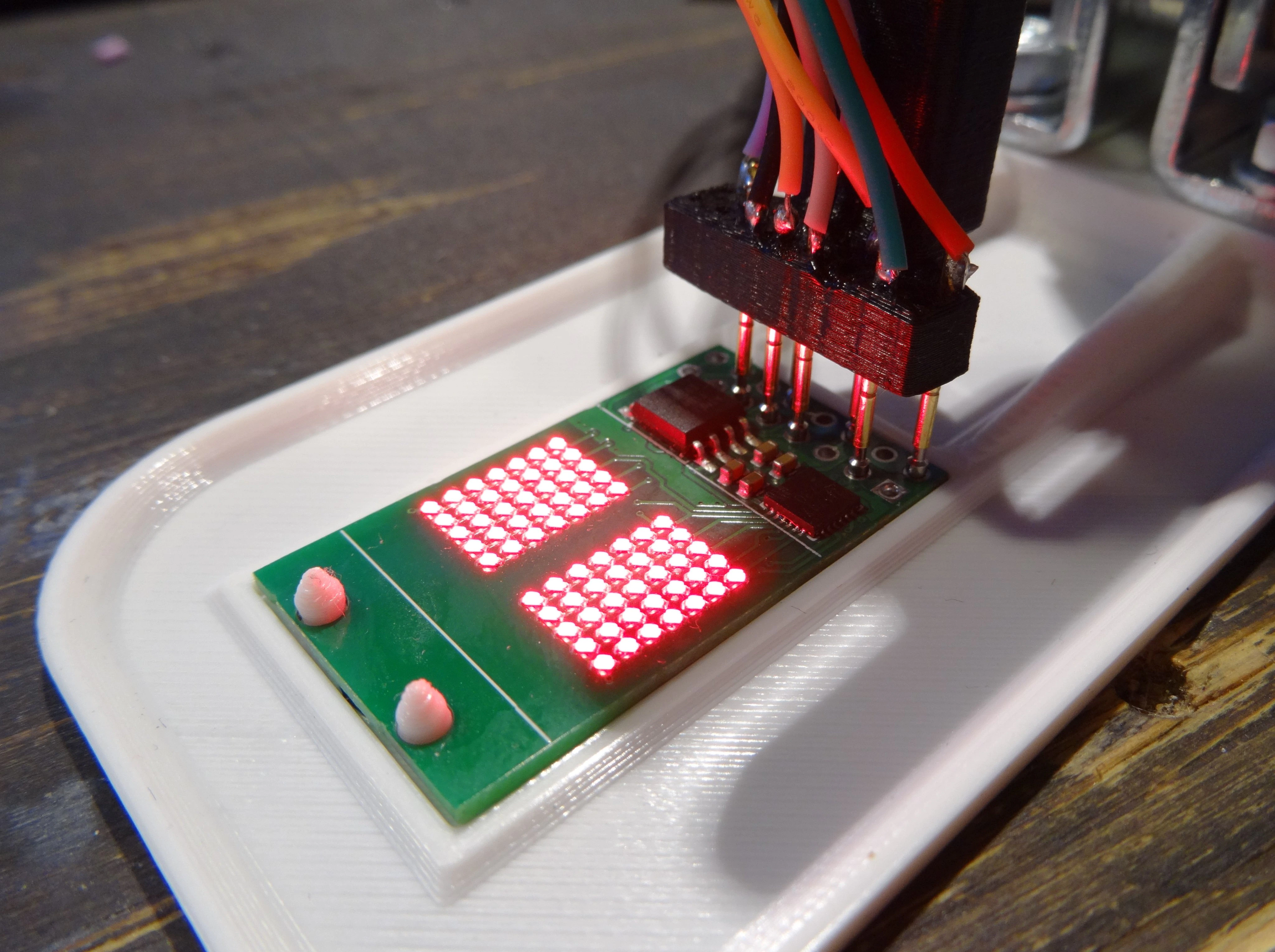

Корпус за тестова фикстура

Корпус за тестова фикстура

Срокове и фактори за цена

Крайната цена и срок зависят от сложността на дизайна и избрания процес.

  • Избор на материал и технология (FDM/SLA/SLS).
  • Обем на детайла, дебелини на стени и необходимост от подпори.
  • Количество и повторяемост на сериите.
  • Ниво на постобработка и визуални изисквания.
  • Елементи за монтаж като вложки, резби и стегнати толеранси.

Често задавани въпроси

Качете 3D файл и изберете материал/технология. Ако нямате CAD модел, можем да помогнем с подготовката за производство.

Корпусите за електроника са пластмасови кутии, които съдържат и защитават електронните компоненти в дадено устройство. Тъй като електрониката обикновено е специфична за всеки продукт, често е необходим корпус по поръчка.

Не. Плащате на бройка и няма разходи за матрици. Това прави итерациите и малките серии по-лесни.

При ниски и средни количества 3D печатът често е по-изгоден, защото няма разходи за матрици и забавяне за инструментална екипировка.

Не, можем да 3D принтираме само една бройка от вашия дизайн, Тъй като прототипите се произвеждат на същите машини, използвани за серийно производство, крайният производствен процес ще бъде същия като на мострата/прототипа.
